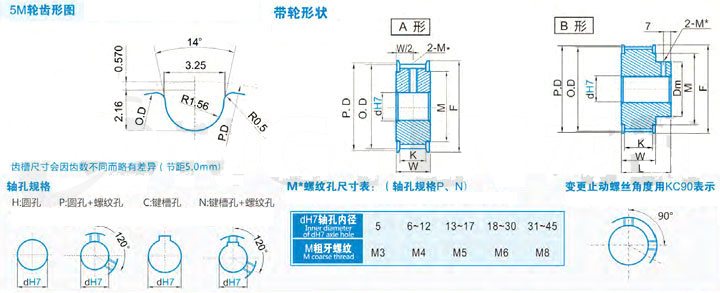

产品展示 当前位置:首页 > 产品展示 同步带轮 >> HTD圆弧齿同步带轮 >> 圆弧齿HTD5M同步带轮 圆弧齿HTD5M同步带轮 【生产材料】:45#钢、铝合金、铸铁、黄铜等 【加工设备】:数控车床、滚齿机等 【供货周期】:3~10天 【应用领域】:机床、包装、纺织、印刷、标记、烟草、雕刻、电脑打印等 HTD5M同步带轮既为国产化设备的HTD5M同步带配套,又能代替进口HTD5M同步带轮使用。如果您定制HTD5M同步带轮,请提供带轮图纸(图中可不必绘制带轮的齿形尺寸),我们也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸;也可为您提供测绘带轮等服务。 圆弧齿HTD5M同步带轮规格型号介绍 圆弧齿HTD5M同步带轮基本额定功率表 标准同步带宽度 K W L 09=9MM 11 16 28 15=15MM 17 22 34 25=25MM 27 32 44 30=30MM 32 37 49 规格 形状 节径P.D 外径O.D 挡边外径F 挡边内径M 轮毂直径Dm 内孔dH7 A形 B形|C形 H P C|N H P C|N 5M*14 A|B 22.28 21.14 25 16 14 6~10 6~10 8|10 6~10 6~8 5M*15 23.87 22.73 28 18 15 6~10 6~10 8|10 6~10 6~8 5M*16 25.46 24.32 32 20 17 7~12 7~12 8~12 7~12 7~10 8 5M*18 28.65 27.51 33 22 19 7~14 7~12 8~12 7~14 7~11 8|10 5M*19 30.24 29.10 35 24 19 6~16 6~16 8~16 6~15 6~11 8|10 5M*20 31.83 30.69 35 24 19 7~16 7~16 8~16 7~15 7~11 8|10 5M*22 35.01 33.87 41 28 24 7~19 7~18 8~18 7~19 7~15 8~12 5M*24 38.20 37.06 44 32 27 7~22 7~20 8~20 7~22 7~17 8~13 5M*25 39.79 38.65 44 32 27 7~22 7~20 8~20 7~22 7~17 8~15 5M*26 41.38 40.24 48 36 31 8~27 8~22 8~22 8~27 8~21 8~17 5M*28 44.56 43.42 48 36 32 8~27 8~24 8~24 8~27 8~22 8~18 5M*30 47.75 46.61 51 36 33 10~28 10~26 10~26 10~28 10~23 10~18 5M*32 50.93 49.79 55 39 37 10~32 10~28 10~28 10~32 10~27 10~22 5M*34 54.11 52.97 60 46 40 10~37 10~30 10~30 10~36 10~30 10~25 5M*36 57.30 56.16 60 46 40 10~37 10~30 10~30 10~36 10~30 10~25 5M*40 63.66 62.52 67 50 47 10~42 10~38 10~38 10~42 10~35 10~28 5M*44 70.03 68.89 75 55 50 12~50 12~42 12~40 12~46 12~38 12~32 5M*48 76.39 75.25 83 63 60 12~55 12~45 12~40 12~55 12~45 12~40 5M*50 79.58 78.44 86 66 63 12~59 12~45 12~43 12~59 12~45 12~43 5M*60 95.48 94.34 99 78 75 12~72 12~45 12~45 12~71 12~45 12~45 5M*72 114.59 113.45 119 100 90 12~80 12~65 12~50 12~80 12~65 12~50 注:以上是本公司标准参考型号参数,具体型号根据您的要求定制加工。 基准额定功率表:Htd5M型号/同步带宽度20mm(Kw) 主动轮 主动轮齿数 转速 14 16 18 20 24 28 32 36 40 44 48 56 64 72 80 20 0.013 0.015 0.018 0.021 0.026 0.031 0.036 0.041 0.047 0.060 0.068 0.078 0.088 0.096 0.107 40 0.026 0.031 0.034 0.039 0.049 0.057 0.070 0.081 0.094 0.111 0.124 0.148 0.166 0.187 0.207 60 0.036 0.044 0.049 0.057 0.070 0.086 0.101 0.119 0.137 0.163 0.184 0.216 0.246 0.275 0.306 100 0.060 0.070 0.081 0.094 0.117 0.143 0.169 0.197 0.228 0.267 0.301 0.255 0.404 0.454 0.506 200 0.119 0.140 0.161 0.182 0.231 0.280 0.335 0.391 0.454 0.524 0.594 0.703 0.801 0.903 1.002 300 0.161 0.190 0.218 0.246 0.312 0.378 0.449 0.527 0.607 0.698 0.786 0.931 1.064 1.196 1.329 400 0.200 0.236 0.270 0.306 0.384 0.467 0.555 0.649 0.745 0.853 0.962 1.139 1.299 1.463 1.624 500 0.239 0.278 0.319 0.363 0.454 0.550 0.654 0.760 0.874 0.999 1.124 1.331 1.520 1.709 1.897 600 0.272 0.319 0.366 0.415 0.519 0.628 0.745 0.869 0.996 1.136 1.276 1.513 1.725 1.940 2.153 700 0.306 0.358 0.412 0.467 0.581 0.705 0.835 0.970 1.113 1.266 1.421 1.684 1.923 2.158 2.397 800 0.340 0.397 0.454 0.517 0.643 0.778 0.919 1.069 1.224 1.391 1.559 1.847 2.107 2.369 2.628 870 0.366 0.425 0.487 0.553 0.688 0.830 0.981 1.139 1.297 1.476 1.652 1.956 2.234 2.511 2.786 900 0.374 0.436 0.500 0.566 0.703 0.851 1.004 1.165 1.329 1.513 1.694 2.002 2.288 2.568 2.851 1000 0.404 0.472 0.540 0.612 0.760 0.919 1.085 1.258 1.432 1.629 1.821 2.156 2.459 2.763 3.064 1160 0.454 0.527 0.605 0.685 0.851 1.025 1.209 1.398 1.593 1.808 2.021 2.398 2.724 3.059 3.391 1200 0.464 0.542 0.620 0.701 0.872 1.051 1.237 1.435 1.632 1.850 2.068 2.444 2.789 3.132 3.468 1400 0.521 0.607 0.695 0.786 0.978 1.175 1.385 1.600 1.821 2.060 2.301 2.716 3.098 3.474 3.848 1450 0.537 0.626 0.716 0.807 1.002 1.207 1.419 1.643 1.868 2.111 2.356 2.784 3.173 3.557 3.938 1600 0.579 0.672 0.771 0.869 1.079 1.297 1.525 1.761 2.000 2.254 2.514 2.968 3.380 3.790 4.195 1750 0.617 0.718 0.822 0.929 1.152 1.385 1.626 1.878 2.132 2.400 2.672 3.152 3.591 4.021 4.444 1800 0.633 0.735 0.840 0.949 1.175 1.414 1.660 1.914 2.174 2.446 2.724 3.214 3.658 4.094 4.527 2000 0.685 0.797 0.910 1.027 1.271 1.525 1.790 2.065 2.340 2.630 2.927 3.448 3.920 4.382 4.835 2400 0.786 0.913 1.043 1.175 1.453 1.741 2.039 2.346 2.703 2.978 3.305 3.884 4.403 4.906 5.393 2800 0.882 1.025 1.170 1.318 1.622 1.940 2.267 2.605 2.950 3.300 3.653 4.278 4.833 5.362 5.869 3200 0.976 1.131 1.292 1.455 1.785 2.132 2.491 2.854 3.222 3.596 3.972 4.634 5.209 5.751 6.255 3600 1.066 1.235 1.408 1.585 1.943 2.316 2.698 3.087 3.476 3.871 4.265 4.950 5.536 6.070 6.553 4000 1.154 1.336 1.523 1.712 2.096 2.493 2.895 3.305 3.713 4.122 4.527 5.228 5.806 6.320 6.756 5000 1.362 1.575 1.790 2.008 2.446 2.893 3.341 3.785 4.224 4.649 5.061 5.739 6.232 6.592 6.806 6000 1.564 1.803 2.044 2.288 2.773 3.256 3.730 4.190 4.626 5.038 5.420 5.982 6.268 6.314 6.117 7000 1.748 2.008 2.270 2.532 3.051 3.554 4.034 4.480 4.890 5.251 5.557 5.897 5.837 5.407 4.581 8000 1.920 2.200 2.478 2.55 3.292 3.798 4.260 4.667 5.012 5.282 5.463 5.461 4.895 点击:151 输出入日期:2015/5/23 【打印】 【关闭】
